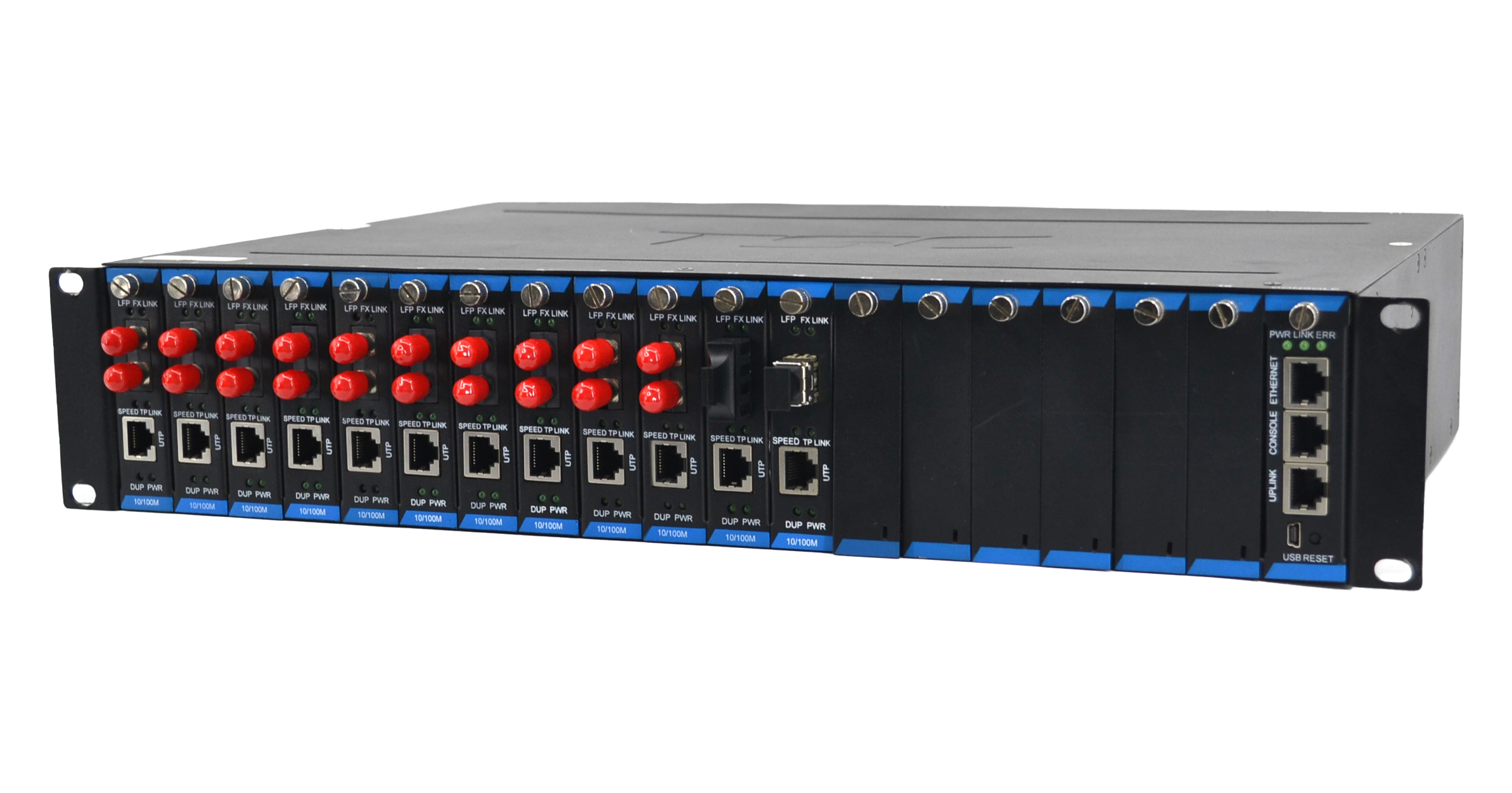

产品是一款机架式工业级光电收发器,机箱提供1个网管卡插槽,18个业务卡插槽,2个冗余电源插槽,2U高度,其中,网管卡可选,百兆/千兆业务卡可选,48VDC/220VAC电源可选。
提供18路光电介质转换,满足多路光电转换集中使用、集中管理,专为恶劣工业环境下的稳定、可靠和安全运行而设计,低功耗,高强度金属外壳,IP30防护等级,-40℃~85℃宽工作温度,机架式安装。符合标准
标准
IEEE 802.3i(10Base-T) / IEEE 802.3u(100Base-TX、100Base-FX) / IEEE 802.3ab(1000Base-T)
IEEE 802.3z(1000Base-X) / IEEE 802.3x(流控)交换属性
模式
存储转发
缓存容量
288Kbit
交换延时
<10μs
端口性能
网管卡
1个10/100Base-T(X)网管接口(RJ45),1个CONSOLE接口(RJ45),1个UPLINK接口(RJ45),1个USB接口,1个RESET按键
百兆业务卡
1个10/100Base-T(X)端口,RJ45,自动流速控制,全/半双工模式,MDI/MDI-X自动侦测,1个100Base-FX端口(SC/ST/SFP、多模/单模),最大支持18个业务卡插槽
千兆业务卡
1个10/100/1000Base-T(X)端口,RJ45,自动流速控制,全/半双工模式,MDI/MDI-X自动侦测,1个1000Base-X端口(SC/ST/SFP、多模/单模),最大支持18个业务卡插槽
机械性能
尺寸
440mm×310mm×88mm(宽×深×高)
重量
6.5Kg
安装方式
机架式
其他
IP30防护等级,高强度金属外壳
输入电压
48VDC(42~72VDC) /220VAC(110~264VAC)
冗余电源输入,支持过载,反接保护,三相电源端子功率
60W
工作温度
-40℃~85℃
储存温度
-40℃~85℃
相对湿度
5℃~95℃(无凝露)
电气性能
工作环境
规范认证
体系认证
ISO9001,ISO14001,ISO22163(IRIS)
标准认证
CE,FCC, RoHS
安全
符合UL508
电磁兼容性EMC
FCC Part 15,CISPR (EN55022) class A
EMS
EMI
静电放电抗扰度ESD
射频电磁场辐射抗扰度RS
工频磁场抗扰度PFMF
电快速瞬变脉冲群抗扰度EFT
浪涌(冲击)抗扰度Surge
射频场感应的传导骚扰抗扰度CS
EN61000-4-2
EN61000-4-5
EN61000-4-4
EN61000-4-3
EN61000-4-8
EN61000-4-6
振动
符合IEC 60068-2-6
冲击
符合IEC 60068-2-27
自由跌落
符合IEC 60068-2-32
MTBF
平均无故障时间大于500000小时
热门产品
POPULAR PRODUORY
LED指示灯
网管卡:
电源(PWR),以太网LINK(LINK),错误(ERR)
业务卡:
电源(PWR),电口双工(DUP),电口LINK(TPLINK),电口速率(SPEED),光口LINK(FXLINK),链路故障(LFP) -
型号
描述
MC218-CHS-HV
MC218机架式收发器机框,支持2个可插拔电源(标配1个220VAC交流电源),19个业务插槽(1个网管卡插槽、18个业务卡插槽)
MC218-CHS-D3
MC218机架式收发器机框,支持2个可插拔电源(标配1个48VDC直流电源),19个业务插槽(1个网管卡插槽、18个业务卡插槽)
MC218-PSU-AC
220VAC交流电源模块(110-264VAC,86W),适用于MC218系列主机
MC218-PSU-DC
48VDC直流电源模块(42-72VDC,86W),适用于MC218系列主机
MC218-NMS
机架式收发器网管卡(1路网口、1路级联口),适用于MC218系列主机
MC218-1TX1SC02D3
1个百兆电口,1个百兆光口(SC多模双纤,1310nm,2公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1TX1SC20D3
1个百兆电口,1个百兆光口(SC单模双纤,1310nm,20公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1TX1SC40D3
1个百兆电口,1个百兆光口(SC单模双纤,1310nm,40公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1TX1ST02D3
1个百兆电口,1个百兆光口(ST多模双纤,1310nm,2公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1TX1ST20D3
1个百兆电口,1个百兆光口(ST单模双纤,1310nm,20公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1TX1ST40D3
1个百兆电口,1个百兆光口(ST单模双纤,1310nm,40公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1TX1SFP
1个百兆电口,1个百兆SFP插槽,网管型插卡式光纤收发器,用于MC218系列主机
MC218-1GT1SC02D3
1个千兆电口,1个千兆光口(SC多模双纤,1310nm,2公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1GT1SC20D3
1个千兆电口,1个千兆光口(SC单模双纤,1310nm,20公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1GT1SC40D3
1个千兆电口,1个千兆光口(SC单模双纤,1310nm,40公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1GT1ST02D3
1个千兆电口,1个千兆光口(ST多模双纤,1310nm,2公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1GT1ST20D3
1个千兆电口,1个千兆光口(ST单模双纤,1310nm,20公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1GT1ST40D3
1个千兆电口,1个千兆光口(ST单模双纤,1310nm,40公里),网管型插卡式光纤收发器,用于MC218系列主机
MC218-1GT1SFP
1个千兆电口,1个千兆SFP插槽,网管型插卡式光纤收发器,用于MC218系列主机
